Tìm hiểu về cáp nhôm vặn xoắn . Các phương pháp thi công cáp nhôm vặn xoắn

Để có thể cung cấp điện thường xuyên, an toàn với chất lượng đảm bảo cho khách hàng sử dụng điện ngày càng cao thì các cơ sở hạ tầng ngày càng phải được cả tạo, nâng cấp tốn rất nhiều chi phí. Ngay cả khi xây dựng mạng lưới điện phân phối ngày càng hiện đại với các vật tư, thiết bị ngày 1 tiên tiến. Cáp vặn xoắn hạ áp hiện đang được áp dụng cho nhiều khu đô thị hoặc khu nông thôn có dân cư đông để có thể tăng cường cung cấp điện khi hệ thống cáp ngầm quá tải, thay thế cho mạng dây dẫn trần cũ nát và được lắp đặt tại các khu đô thị phát triển.

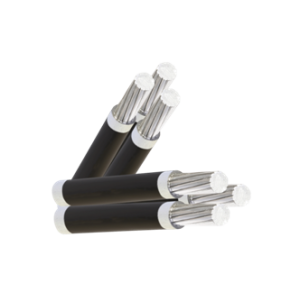

Cấu tạo của cáp nhôm vặn xoắn

Cáp nhôm văn xoắn tại Đà Nẵng là loại cáp bao gồm 1 hoặc 1 vài lõi dẫn điện. Nó có thể có hoặc không có lớp cách điện. Căn cứ vào đây để người ta đọc nó là dây bọc hoặc dây trần. Có loại cáp nhôm 2 lõi, cáp nhôm vặn xoắn 3 lõi, 4 lõi,… Lớp vỏ cách điện ngoài cùng có tác dụng ngăn ngừa tiếp xúc có hại của lõi cáp với các tác động không tốt từ môi trường bên ngoài như nước, tia tử ngoại, lực va đập,…

Cáp vặn xoắn được áp dụng theo tiêu chuẩn 6447:1998 với hàm lượng nhôm tới 99.7%. Số lõi cáp tông dụng 2, 3, 4 lõi. Sử dụng vật liệu cách điện XLPE với điện áp là 0.6/1kV. Nhiệt độ làm việc lớn nhất là 90 độ C. Lõi cáp được kết cấu theo dạng bện tròn ép chặt cấp 2.

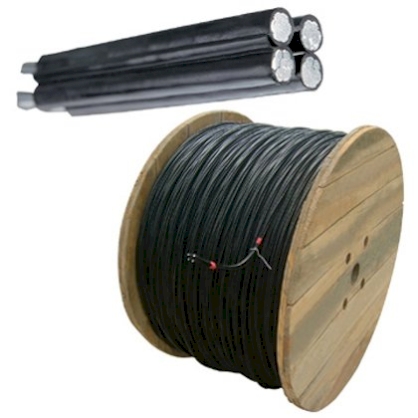

Phương pháp thi công cáp nhôm vặn xoắn

Gỡ dây

Việc gỡ dây có thể thực hiện được bằng cơ giới hoặc có thể dùng tay

Bố trí bàn gỡ dây

Bàn gỡ dây nên đặt ở gần cột đỡ để có thể điều chỉnh được và được đặt cách cột một khoảng ít nhất bằng với chiều cao của cột tính từ mặt đất.

Trục của đường dây thẳng hàng với ròng rọc gỡ dây để tránh ma sát của bó dây cáp. Trong trường hợp có độ dốc lón thì bàn gỡ dây phải được đặt ở phía cao hơn, trên rơ mooc và chỗ bàn gỡ dây cần có phanh hãm.

Các điều kiện gỡ dây

Tuyệt đối không được kéo lê cáp khi đang gỡ dây, bàn gỡ dây quay dưới sự điều khiển của 1 công nhân và phanh lại khi cần thiết.

• Khi qua các chướng ngại vật cần phải giám sát tỉ mỉ, cẩn thận, nếu cần thì phải làm dàn giáo tạm thời để bảo vệ
• Việc gỡ dây cần tiến hành liên tục
• Khi tới lớp cuối cùng thì cần dảm bảo các đầu cáp bắt chặt vào đầu lõi của cuộn dây để tránh nó bị tuột, bung ra, giữ cho bó cáp ở vòng cuối cùng.

Phụ kiện để gỡ dây

• Ròng rọc để gỡ dây: các ròng rọc cần cố định trên cột với các cơ cấu để sao cho bó cáp vặn xoắn trượt nhẹ trong rãnh của ròng rọc. Trong bất kỳ trường hợp nào, ròng rọc gỡ dây cũng không được móc vào các dầm riêng của cáp nhôm vặn xoắn tại Đà Nẵng. Các dầm này không được tính toán để chịu được các lực sinh ra khi gỡ dây.
• Thừng kéo dây:  thừng kéo dây được làm bằng Polyeste đường kính 10mm và dài 30m để gỡ dây bằng tay. Dây thừng bằng Polyeste bện đường kính 12.7mm cùng chiều dài là 300m dùng để gỡ dây bằng máy.
• Việc nối giữa dây thừng và bó cáp vặn xoắn gồm các cơ cấu sau:
  • 1 rọ kim loại bọc vào sợi dây thừng dùng để loại bỏ các nút có thể làm giảm sức kéo của dây thừng
  • 1 rọ kim loại trên cáp
  • 1 vòng quay
• Một rọ bằng vật liệu tổng hợp bọc cáp, nó làm việc truyền qua ròng rọc dễ dàng và cho phép gỡ dây ngay ở bên cạnh các dây dẫn hạ áp trần đang mang điện.
  • Rơ moóc mang bàn gỡ dâ có phanh hãm bàn gỡ dây. Bộ phận này là bắt buộc cần có để tiến hành gỡ dây bằng máy được an toàn
  • Tời: có thể sử dụng loại tời điện đặt trong máy nâng hoặc tời lưu động.

Gỡ dây bằng tay

Việc gỡ dây được thực hiện bởi 3 công nhân: 1 công nhân ở bàn gỡ dây và 2 công nhân khác đảm bảo các thao tác gỡ dây.

Gỡ dây bằng máy

Phương pháp này sử dụng được cho mọi trường hợp

Yêu cầu của nó là ở mỗi đầu gỡ, nhóm công tác bố trí 1 rơ moóc có bàn gỡ dây với phanh cơ khí. Bàn cuộn dây và 1 bàn tời.

Việc gỡ dây bằng máy cũng được thực hiện bằng 3 người: 1 người ở bàn gỡ dây, 1 người ở tời, 1 người giám sát các thao tác gỡ dây.

Điều chỉnh lực căng

Việc đo lực kéo được thực hiện bằng 1 lực kế. Các lực kế được ghi trong bảng chi tiết kèm theo trong bản vẽ mặt bằng tuyến dây.

Quy tắc chung

2 vị trí của tời kéo có thể được chọn là hàm vào cột cuối và kéo hãm vào đất

Vật liệu cần cho việc điều chỉnh dây

• Lực kế: đây là dụng cụ đo lường dễ hỏng nên cần phải thao tác thật cẩn thận.
• Nhiệt kế: được sử dụng để điều chỉnh nhiệt độ của cáp, có thể lấy tương đương là nhiệt độ môi trường ở công trường.

Các chi tiết kéo

• Palăng có dây thừng 550daN: đây là dụng cụ duy nhất được phép sử dụng trong việc thi công có điện hoặc ở gần đường dây điện hạ áp đang mang điện.
•  Palăng cơ khí 550daN: ngoài Palăng ra thì còn có con cóc, dây néo, ròng rọc trở về dùng cho Palăng có dây thừng.

Các phương pháp để điều chỉnh:

Khi tuyến dây chỉ có 1 khoảng néo:

• Cơ cấu kéo dây đặt trên cột cuối: việc bố trí này là tiện dụng nếu như chiều dài của dây được căng không quá lớn.
  • Khi công việc được tiến hành gần đường dây hạ thế trần đang mang điện cần phải sử dụng pa lăng dây thừng 550daN
  • Để điều chỉnh bó dây điện và để đặt khóa néo trên dây cần tiến hành:
  • Căng bó dây điện tới trị số lực kéo yêu cầu đọc được trên mặt lực kế.
  • Đánh dấu vị trí khóa kẹp trên dây cáp bằng băng dính
  • Đặt khóa néo vào vị trí đánh dấu
  • Thực hiện thêm 1 lực ké phụ để có thể dễ dàng đặt khóa néo vào dầm cột, xả và gỡ cơ cấu kéo
  • Cắt dây dẫn điện theo chiều dài yêu cầu sau đó gỡ ròng rọc và gỡ dây.
• Cơ cấu kéo dây đặt trên mặt đất: cách bố trí này cần phải bố trí ở một điểm néo xuống mặt đất rồi kèm theo là động lực kéo ở trên đầu cột cuối để đặt khóa néo trên cáp.
  • Trong trường hợp này, để điều chỉnh bó dây điện và đặt khóa néo cần tiến hành như sau:
  • Căng bó dây điện bằng cơ cấu kéo đặt trên mặt đất với trị số lực kéo mong muốn đọc trên lực kế.
  • Đánh dấy vị trí khóa néo trên dây cáp
  • Đặt vào đỉnh cột, cơ cấu kéo
  • Thực hiện 1 lực kéo phụ cho phép khóa néo đặt vào vị trí
  • Gỡ các cơ cấu kéo
  • Đo và cắt dây theo chiều dài yêu cầu rồi gỡ ròng rọc và dây

Khi tuyến cáp có nhiều khoảng néo

Ở trường hợp này, việc điều chỉnh cần tiến hành ở nhiều giai đoạn.

• Điều chỉnh trước: việc gỡ dây trên toàn tuyến dây và khóa néo đầu tiên đã được thực hiện, bó dây được căng bằng 1 cơ cấu kéo dây trên mặt đất và trên cầu đường dây.

Việc điều chỉnh tạm trước bằng mắt thường có mục đích đạt 1 lực căng nhỏ hơn lực căng điều chỉnh của khoảng néo thứ nhất

• Điều chỉnh khoảng néo thứ nhất: việc điều chỉnh này được tiến hành ở khóa néo kép đầu tiên

Để điều chỉnh cáp nhôm vặn xoắn tại Đà Nẵng và đặt các khóa néo trên dây cáp như sau:

• Tác động đồng thời lên hai cơ cấu tạo lực kéo (1 ở đầu đường dây còn 1 ở khóa néo kép) để đồng thờ đạt được những điều chỉnh khoảng néo thứ nhất và nới lỏng cần thiết cho việc hoàn thiện của khóa néo kép.
• Đánh dấu vị trí của các khóa néo
• Đặt các khóa néo bằng cách thực hiện 1 lực kéo phụ giúp dễ dàng móc khóa néo vào cột
• Nhả cơ câu kéo ở khóa néo kép
• Gỡ Palăng, ròng rọc,…
• Để có thể điều chỉnh được các khoảng néo khác thì chúng ta cũng tiến hành như các bước đã trình bày phía trên.
